安徽插入式渦街流量計興旺廠+家ㄒ插入式渦街流量計念叨價/格湖南湘西
| 品牌： | 華光/欣久 | 加工定制： | 是 |
| 傳感器： | 插入式 | 口徑： | Dn250-1000 |
| 類型： | 流體振蕩流量計 | 機構原理： | 動量式流量計 |
| 測量介質： | 液體 | 測量精度： | 1%以上 |
| 測量原理： | 力學原理 | 測量范圍： | 80～38200m3/h |
| 公稱通徑： | Dn250-1000 | 工作壓力： | －40～+250℃ |
| 工作溫度： | 2.5mpa | 型號： | Hglucb(sure1022) |
| 規格： | Dn250-1000 | 商標： | 華光/欣久 |
| 包裝： | 箱裝 | 產量： | 39999 |
華光歡迎您?。ㄗ稍儭⑦x型、報價、訂購）請直擊公司首頁，您的需求就是我們的追求，華光一貫堅持，質量第一，人才第一，服務第一，零缺陷產品才是硬道理。（咨詢、選型、報價、訂購）服務熱線：0550-7514987，15856658086
一、概 述
? HGLUCB(Sure1022)型插入式渦街流量傳感器可廣泛的適用于各種行業大口徑氣體、液體、蒸汽流量計量，也可測量含有微小顆粒、雜質的混濁液體，并可作為流量變送器用于自動控制系統中。
? HGLUCB 型插入式渦街流量傳感器防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。
二、工作原理
? 按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。
三、儀表特點與用途
? 可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）；
? 采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；
? 壓力損失小，量程范圍寬，范圍度達1:25；
? 無可動部件，長期穩定，結構簡單便于安裝和維護；
? 可測介質溫度達+250℃。
四、技術參數
基本參數
公稱通經（mm）
250～1500
儀表材質
1Cr18Ni 9Ti
公稱壓力（Mpa）
PN1.6Mpa；PN2.5Mpa
被測介質溫度（℃）
－40～+250℃
環境條件
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa
精度等級
示值的±2.5%
量程比
1:10；1:15
阻力損失系數
Cd<2.6
輸出信號
傳感器：脈沖頻率信號0.1～3000Hz 低電平≤1V 高電平≥6V 變送器：兩線制4 ~ 20mADC電流信號
供電電源
傳感器：+12VDC 、+24VDC（可選） 變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池
信號傳輸線
STVPV3×0.3（三線制），2×0.3（二線制）
傳輸距離
≤500m
信號線接口
內螺紋M20×1.5
防爆等級
ExdIIBT6
防護等級
IP65
允許振動加速度
1.0g

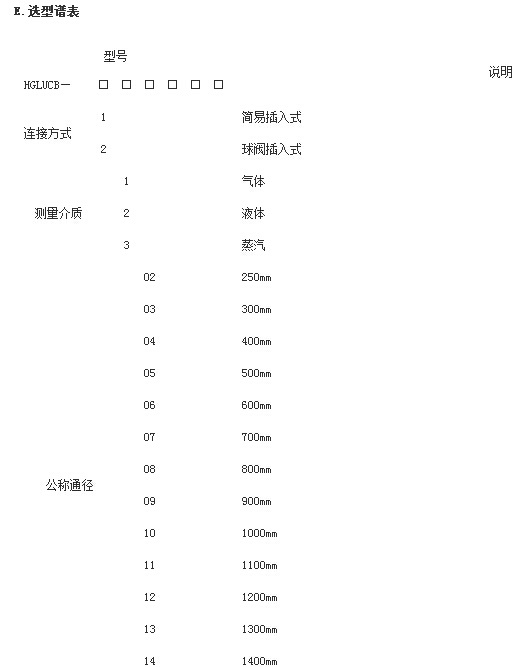

五、選型表
A.點擊查看：一般液體和氣體適用流量范圍
?
表1
測量范圍(m3/h)
液體
氣體
液體
氣體
250
80-1150
1060-10600
900
970-12000
13000-130000
300
130-1400
1540-15400
1000
1130-16900
17000-170000
400
180-2700
2700-27000
1100
1450-18000
19000-190000
500
280-4200
4240-42400
1200
1630-24400
24400-244000
600
410-6100
6100-61000
1300
2020-25300
27000-270000
700
580-7300
7800-78000
1400
2350-29500
31000-310000
800
720-10800
10850-108500
1500
2550-38000
38200-
B.已知標準狀態下的體積流量換算成工況下的體積流量 一般氣體的計量單位常用標準狀態體積計量單位，即標準立方米/小時（Nm3/h），簡稱“標方”。按以下公式先將標準狀態體積 流量換算成工況狀態體積流量，即 立方米/小時 （m3/h）然后再與表2適用流量范圍進行比較。
式中：Q工：被測介質工況狀態下的體積流量。（m3/h） Q標：被測介質標況狀態下的體積流量。（Nm3/h，20℃，0.1013MPa絕對壓力下） T標：被測介質工況狀態下的介質溫度。(293.15K) P工：被測介質工況狀態下的介質壓力，表壓。(MPa)
